脈沖布袋除塵器是借鑒先進除塵技術,研制成功的新型長布袋除塵器,廣泛應用于電力、冶金、礦山、建材、化工等行業、煙氣除塵及物料回收、粉塵治理。是一種處理風量大、清灰效果好、除塵效率高,占地面積小,運行穩定、性能可靠,維修方便的大型除塵設備,該產品采用模塊式生產、質量穩定。已在電力、水泥、鋼鐵等行業得到了成功應用,可廣泛適用于冶金、鑄造、電力、建材、礦山、化工等行業。
針對選礦行業煙氣的除塵技術和除塵器配套設備現狀,經過廣泛分析,在已有脈沖布袋除塵器成熟技術的基礎上,增加了一系列的保護和檢測系統,完整地設計出選礦工藝布袋除塵器,并且已經在眾多項目上得到了運用和檢驗。
選礦工藝脈沖袋式除塵器應用了許多專有技術,這些專有技術得到了各設計院、專家的認同并獲得了實踐的考證。主要有:脈沖噴吹技術,進口新型低阻、長壽命膜片電磁脈沖閥的合理選用,加上噴吹管的獨到設計和加工手段,使布袋除塵器的清灰方式得到了徹底的改變。
應用技術:結合我國選礦行業煙氣的特性,采用性價比高的濾料,并對纖維作PTFE滲膜處理,解決了煙氣除塵達不到高標準、底濃度的排放要求及除塵效率不高等問題,普通濾料不能承受及普通濾料使用壽命短的問題,同時兼顧了濾料的性價比。
PLC可編程控制器技術:采用SIEMENS公司提供的PLC可編程控制器進行控制, 具備與系統PLC的通訊接口,可以實現對布袋除塵器進行手/自動控制。
設備的阻力控制:通過在設備設計上的一系列獨到考慮,從設備結構和濾料兩方面保證設備整體阻力的可靠。
以上一系列先進技術的運用,保證了我方生產的除塵器擁有專業的技術與性價比。
布袋除塵器由除塵器本體、保護系統、壓縮空氣系統(包括儲氣包、油水分離器、管路)、控制系統(包括儀器儀表、PLC柜、現場操作柜)等組成。
系統主要設備:

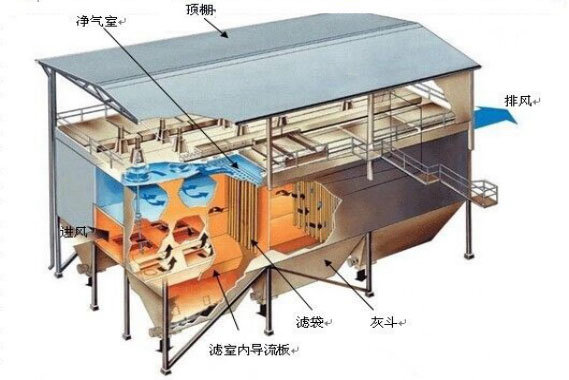

2.1 ?脈沖袋式除塵器本體
結構框架及箱體------結構框架用于支撐除塵器本體、灰斗及輸灰設備等;箱體包括上箱體、中箱體及灰斗等

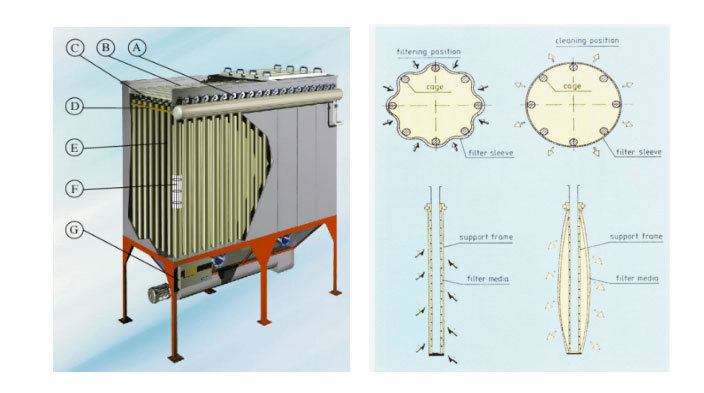

濾袋、籠骨和花板-----濾袋和籠骨組成了除塵器的濾灰系統;花板用于支撐濾袋組件和分隔過濾室(含塵段)及凈氣室,并作為除塵器濾袋組件的檢修平臺;濾袋組件從花板裝入
進氣系統 ------包括進風導流總管、導流板、進風口調節閥
排氣系統 ------包括由排氣管道等組成的除塵器凈化氣體排放系統
卸灰系統 ------裝置于除塵器灰斗上的振動器等組成了除塵器的卸灰系統,下部可配輸灰設備
平臺、欄桿、爬梯及手(氣)動閥門的檢修平臺
除塵器頂部防雨棚------用于保護電磁脈沖閥等除塵器頂部裝置
